自力式溫度調節閥
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們?yōu)榭蛻?hù)提供專業的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
產品概述
ZZWP型自力式溫度調節閥門是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品．產品適用于以各種氣體，蒸汽，熱水，油等為介質的各種熱交換器中的溫度自動控制．具有溫度設定范圍寬，調整方便，可連續進行溫度設定，超溫過栽保護，溫度設定方便等優點．廣泛應用于城市供熱，采暖系統及電力，石油，冶金，制藥，鍋爐等工業部門．
工作原理
自力式溫度調節閥門按作用形式可分；加熱用溫控型。冷卻用溫控型。合流(分流)溫度調節型。是利用感溫液體受熱膨脹，遇冷收縮及液體不可壓縮的原理進行調節。將溫度傳感器插入需要控制溫度的介質中，當介質溫度升高時，感受溫液體膨脹，作用力克服了彈簧阻力，推動閥芯向下位移，閥門趨于關閉狀態，從而減少熱媒介質的流量；反之當介質溫度低于設定溫度時，感溫液體收縮，復位彈簧推動閥芯開啟狀態，增加熱媒介質流量，使被控介質溫度趨于升高。循環往復，從而使被控介質的溫度值始終保持在設定溫度允許的范圍內。
產品特點
本閥無需電或壓縮空氣等外界能源，安全可靠。感溫液體膨脹均勻，比例式調節控制，控制精度高，工作穩定，有效節約能源，平衡式閥體設計，使閥能在更大壓差下工作，線性或等百比流量特性，溫度設定操作簡單方便，體積小，重量輕，安裝方便。
主要零件材料
| 材料代號 | C(WCB) | P(304) | R(316) | |
| 主要零件 | 閥體,閥蓋 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
| 閥芯,閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 波紋管套 | 1Cr18Ni9Ti,1Cr18Ni12Mo2Ti | |||
| 平衡波紋管 | 1Cr18Ni9Ti | |||
| 溫包 | H62,1Cr18Ni9Ti | |||
| 毛細管 | H62,1Cr18Ni9Ti | |||
| 接頭 | H62,1Cr18Ni9Ti | |||
主要技術參數
| 公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 額定流量 系數Kv | 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 雙座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | ||||
| 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||
| 額定行程L(mm) | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||
| 允許最大壓差(MPa) | 1.6 | 1.5 | 0.5 | |||||||||||
| 溫度調節范圍(℃) | 0-70,50-120,100-170,150-220,200-270 | |||||||||||||
| 調節精度(%) | ±5 | |||||||||||||
| 允許超載值(℃) | 分別為上述溫度調節范圍上限加50 | |||||||||||||
| 使用環境溫度(℃) | -40～+80 | |||||||||||||
| 安裝接頭 | G1" | |||||||||||||
| 毛細管長度 | 3,5,8 | |||||||||||||
| 允許泄漏量 | 硬密封(L/h) | 單座≤10-4×閥額定容量(IV級)；雙座,套筒≤5×10-3閥額定容量(II級)； | ||||||||||||
| 軟密封(ml/min) | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | ||

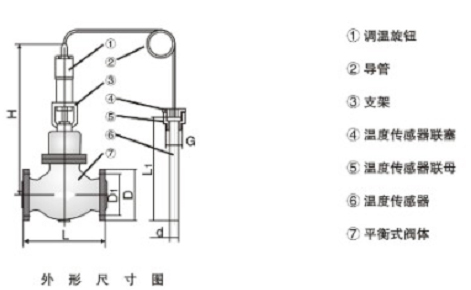

主要外形和連接尺寸:(PN1.6MPa)
| 公稱通徑DN(mm) | L(mm) | D(mm) | L1(mm) | H(mm) | G(mm) | 導管長(m) | D(mm) | D1(mm) | 螺栓孔(n-Ф) |
| 32 | 180 | 25 | 430 | 380 | 1-1/4" | 3 | 135 | 100 | 4-18 |
| 40 | 200 | 25 | 430 | 410 | 1-1/4" | 3 | 145 | 110 | 4-18 |
| 50 | 230 | 25 | 430 | 450 | 1-1/4" | 3 | 160 | 125 | 4-18 |
| 65 | 290 | 25 | 430 | 490 | 1-1/4" | 3 | 180 | 145 | 4-18 |
| 80 | 310 | 25 | 430 | 530 | 1-1/4" | 3 | 195 | 160 | 8-18 |
| 100 | 350 | 25 | 430 | 560 | 1-1/4" | 3 | 215 | 180 | 8-18 |
| 125 | 395 | 25 | 550 | 600 | 1-1/4" | 4 | 245 | 210 | 8-18 |
| 150 | 470 | 25 | 550 | 640 | 1-1/4" | 4 | 280 | 240 | 8-23 |
| 200 | 600 | 25 | 550 | 690 | 1-1/4" | 4 | 335 | 295 | 12-23 |
| 注:如用戶需要公稱壓力PN2.5MPa或公稱通徑為DN15,DN20,DN25的產品,請向我公司查詢尺寸 | |||||||||
閥門的安裝與維護：
1、閥門安裝：
�。�1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
�。�2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
�。�3）閥門安裝前，應先徹底清洗管道。
�。�4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
�。�5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
�。�6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護：
�。�1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
�。�2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
�。�3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
�。�4）閥桿：表面損壞，只能換新。
�。�5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當的修理后使用。
�。�6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
�。�7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
閥門訂貨須知：
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：
�。�1）公稱通徑DN(mm）；
�。�2）公稱壓力（Mpa或bar）；
�。�3）流體性質（包括介質溫度、粘度或酸堿性）；
�。�4）閥前與閥后壓力（壓差）；
�。�5）流量特性要求；
�。�6）閥體、閥芯材料；
�。�7）連接形式；
�。�8）驅動方式（提供氣源壓力、驅動電壓）；
�。�9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；
�。�10）現場工況。
2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
