電動V型調節球閥
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com,或者發送傳真,您也可直接來電咨詢。■ 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后,我們?yōu)榭蛻?hù)提供專業的閥門選型與報價,郵箱或者傳真回復。
■ 具體商定:交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
產品概述
防爆電動V型調節球閥,閥芯上開有V型切口,與硬密封閥座相對轉動產生剪切力,可將纖維切斷,防止卡死。具有流通能力,調節精度高,可調比大,密封性好,重量輕等特點。執行器與球閥連接無需支架,減少了因安裝連接引起的質量問題,同時也為廠區密密麻麻的設備節約了空間。適用于除小口徑,角型、三通連接外的大部分場合,特別適用于泥漿和含有纖維性介質,以及含有徽小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等工業自動控制系統中。
執行器特點
防爆電動V型球閥,配用03系列執行機構,無需另配伺服放大器,輸入(4-20mADC或,1-5VDC)信號及單相電源即可控制運轉,實現對壓力、流量、,溫度、液位等參數的調節。
產品特點
1、引進德國技術設計結構簡單、重量輕、材料成本低,比同樣流通能力的直行程調節閥更經濟。
2、不帶任何管接頭的整體式閥體,因此不受管道或螺栓外力影晌,并且由于閥體無任何管接頭,故耐壓殼體不會(huì )受壓力“突變”的影晌。
3、防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈,閥座用截面較大的鎢鈷硬質合金制成,通過一個合金的波紋彈簧進一步增強了閥座的結構。
4、具有一個V型閥體,即使在小流量或高粘度介質的情況下,也可在整個量程范圍內,保證控制的精確性。
5、當閥門關閉時,V型缺口與閥座之間產生楔形剪切作用,并既具有自潔功能又可防止球芯卡死,特別適用于管線結垢凍結、含纖維質的流體、料漿類流體、高粘度流體,含聚合物、顆粒物、結晶體等流體控制場合。
規格參數
公稱通徑DN(mm) | 25-400 | ||||
公稱壓力PN(Mpa) | 1.6-6.4 | ||||
公稱壓力Ps(Mpa) | 強度試驗 | 2.4-9.6 | |||
密封試驗 | 1.76-7.0 | ||||
材料/代號 | C | P | R | ||
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti | |
球桿 | 2Cr13 | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti | ||
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||
密封圈 | 聚四氟乙烯不銹鋼硬質合金 | ||||
填料 | 聚四氟乙烯柔性石墨 | ||||
適用工況 | 適用介質 | 水 蒸汽 油品 | 硝酸類 | 醋酸類 | |
適用溫度 | -28?400° | -28?500° | |||
連接方式 | 對夾式法蘭式法蘭按JB79-59標準 |
(虛線部分為模擬,控制盒,開關型無此尺寸)

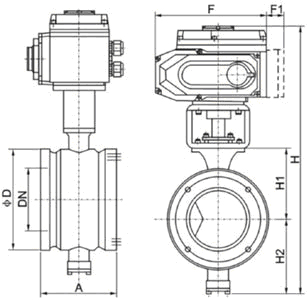

外形參數及連接尺寸:(單位:mm)
公稱通徑DN | 尺寸 | ||||||
A | ΦD | H1 | H2 | H | F | F1 | |
15 | 62 | Φ64 | 74 | 75 | 390 | 161 | 40 |
20 | 62 | Φ64 | 74 | 75 | 390 | 161 | 40 |
25 | 62 | Φ64 | 74 | 75 | 390 | 161 | 40 |
32 | 62 | Φ78 | 80 | 75 | 400 | 188 | 40 |
40 | 62 | Φ82 | 85 | 75 | 405 | 188 | 40 |
50 | 75 | Φ100 | 87 | 95 | 430 | 188 | 40 |
65 | 80 | Φ120 | 105 | 115 | 460 | 188 | 40 |
80 | 100 | Φ131 | 115 | 125 | 520 | 268 | 40 |
100 | 115 | Φ158 | 125 | 125 | 530 | 268 | 40 |
125 | 130 | Φ180 | 140 | 155 | 570 | 268 | 40 |
150 | 160 | Φ216 | 153 | 165 | 600 | 268 | 40 |
200 | 200 | Φ268 | 200 | 195 | 680 | 268 | 40 |
250 | 240 | Φ325 | 225 | 225 | 730 | 268 | 40 |
注:以上選配參數僅供參考.具體以實際情況為準
閥門的安裝與維護:
1、閥門安裝:
。1)安裝前須檢查產品型號、位號及規格是否吻合,檢查整機零件是否缺損與松動。
。2)在安裝前,對管道應進行清洗,閥門入口處要有足夠的直管段,并配有過濾器。閥體與管道的法蘭連接,要注意同軸度。
。3)閥門安裝前,應先徹底清洗管道。
。4)安裝場地應考慮到人員設備的安全,既便于操作,又有利于拆裝與維護。
。5)閥門應正立垂直安裝在水平管道上,不得已時可傾斜安裝,盡量避免水平安裝,閥自重量較大或有振動的場合,要用支撐架。
。6)介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護:
。1)清洗閥門:對清洗一般介質,只要用水洗凈就可以。但對清洗有害健康的介質,首先要了解其性質,再選用相應的清洗辦法。
。2)閥門的拆卸:將外露表面生銹的零件先除銹,但在除銹前,要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
。3)閥座:密封面有較小的銹斑與磨損,可用機械加工的方法進行,如損壞嚴重必須換新。但不管修理或更換后的硬密封面,都必須進行研磨。
。4)閥桿:表面損壞,只能換新。
。5)推桿、導向與密封表面的損壞:對反作用執行機構必須換新,而對正作用執行機構,可用適當的修理后使用。
。6)壓縮彈簧:如有裂紋等影響強度的缺陷,必須換新。
。7)易損零件:填料、密封墊片與O型圈,每次檢修時,全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡,根據檢查結果,決定是否更換,但膜片使用期一般最多2-3年。
(8) 閥門組裝要注意對中,螺栓要在對角線上擰緊,滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試,并在這期間,可準確地調整填料壓緊力、閥芯關閉位置。
閥門訂貨須知:
訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:
。1)公稱通徑DN(mm);
。2)公稱壓力(Mpa或bar);
。3)流體性質(包括介質溫度、粘度或酸堿性);
。4)閥前與閥后壓力(壓差);
。5)流量特性要求;
。6)閥體、閥芯材料;
。7)連接形式;
。8)驅動方式(提供氣源壓力、驅動電壓);
。9)配套附件(氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 );
。10)現場工況。
2、 若已經由設計單位選定我公司的產品型號,請按型號直接向我司生產部訂購;
3、 當使用的場合非常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
