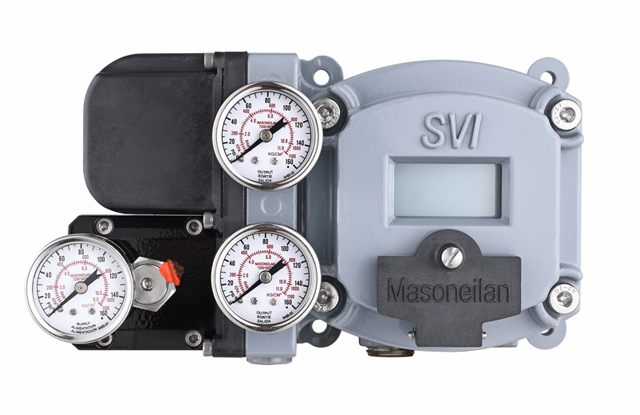

SVI II AP先進性能數字閥門定位器
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com,或者發送傳真,您也可直接來電咨詢。■ 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后,我們?yōu)榭蛻?hù)提供專業的閥門選型與報價,郵箱或者傳真回復。
■ 具體商定:交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
SVI II AP先進性能數字閥門定位器概述

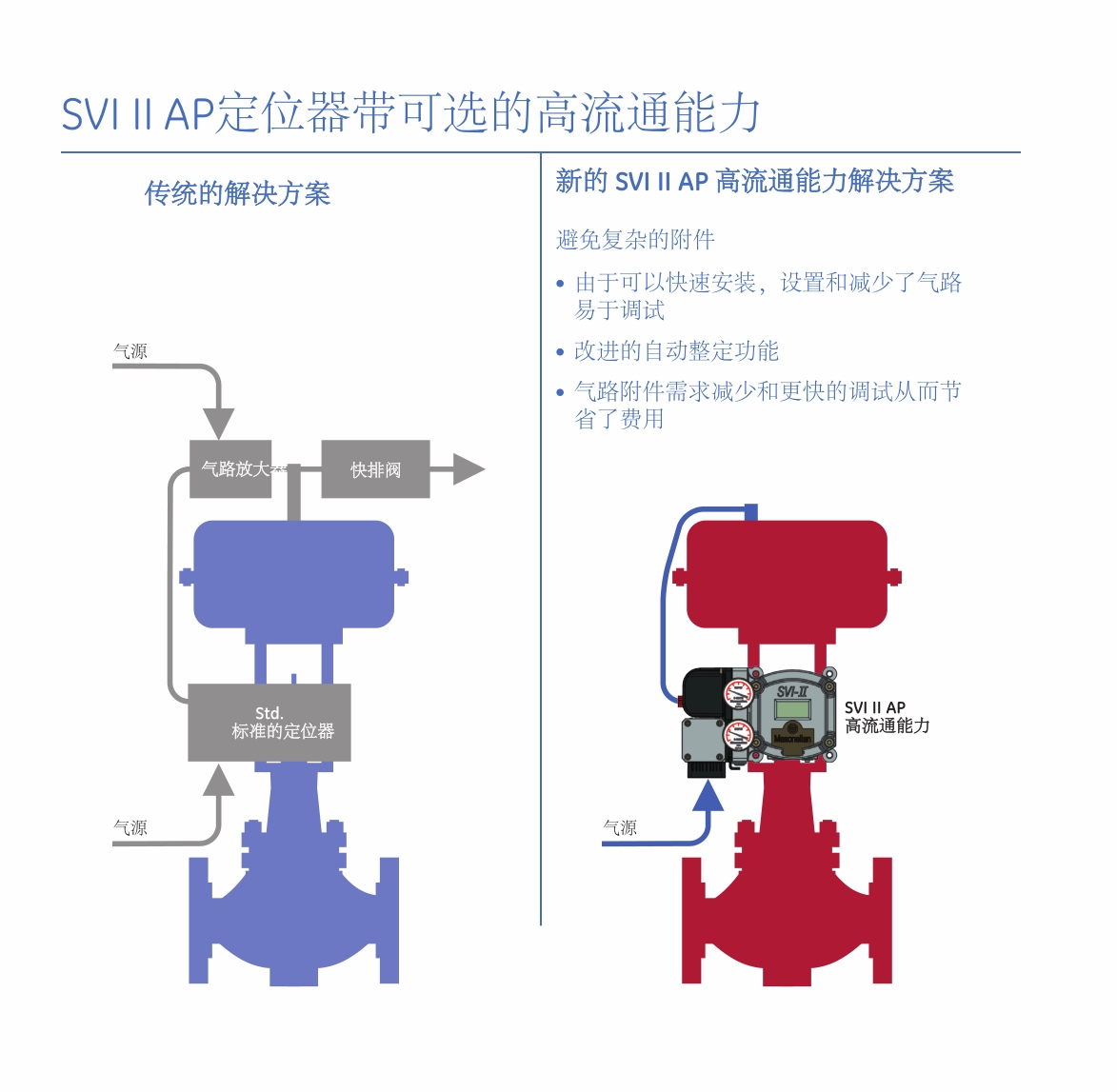

梅索尼蘭* SVI* II AP定位器帶可選的高流通能力
執行機構大小兼顧的優化性能,避免額外的氣路放大器
主要特點優點
•高流通力
•更快的調節閥試車和啟動-執行機構大小兼顧的優化功能,避免或減少額外的附件需求
•根據執行機構大小優化的性能(氣路放大器,快排,等等)
•避免或減少額外的附件需求(氣路放大器,快排,等等)-比大多數市場上的其他品牌定位器有更大的流通能力
•易于安裝和調試
•高速響應的特征用在喘振應用上
•精確可靠的閥門定位
•快速和方便的調試步驟
•就地或遠程的雙向設定通訊
•經過現場驗證的無接觸式的位置傳感器或者堅固的遠傳安裝方式
•和許多DSC和資產管理系統系統集成裝的位置反饋
•通用設計(直行程和角行程應用)
•固件現場可以升級的選項
•外部顯示屏和操作按鈕防爆設計
•通用標簽ATEX,FM, FMc, IEC…NEPSI認證
•ValVue*通訊軟件
•eDDL和DTM(標準型和先進版)支持
•數字通訊和界面的集成通用性
•工業鋁殼體

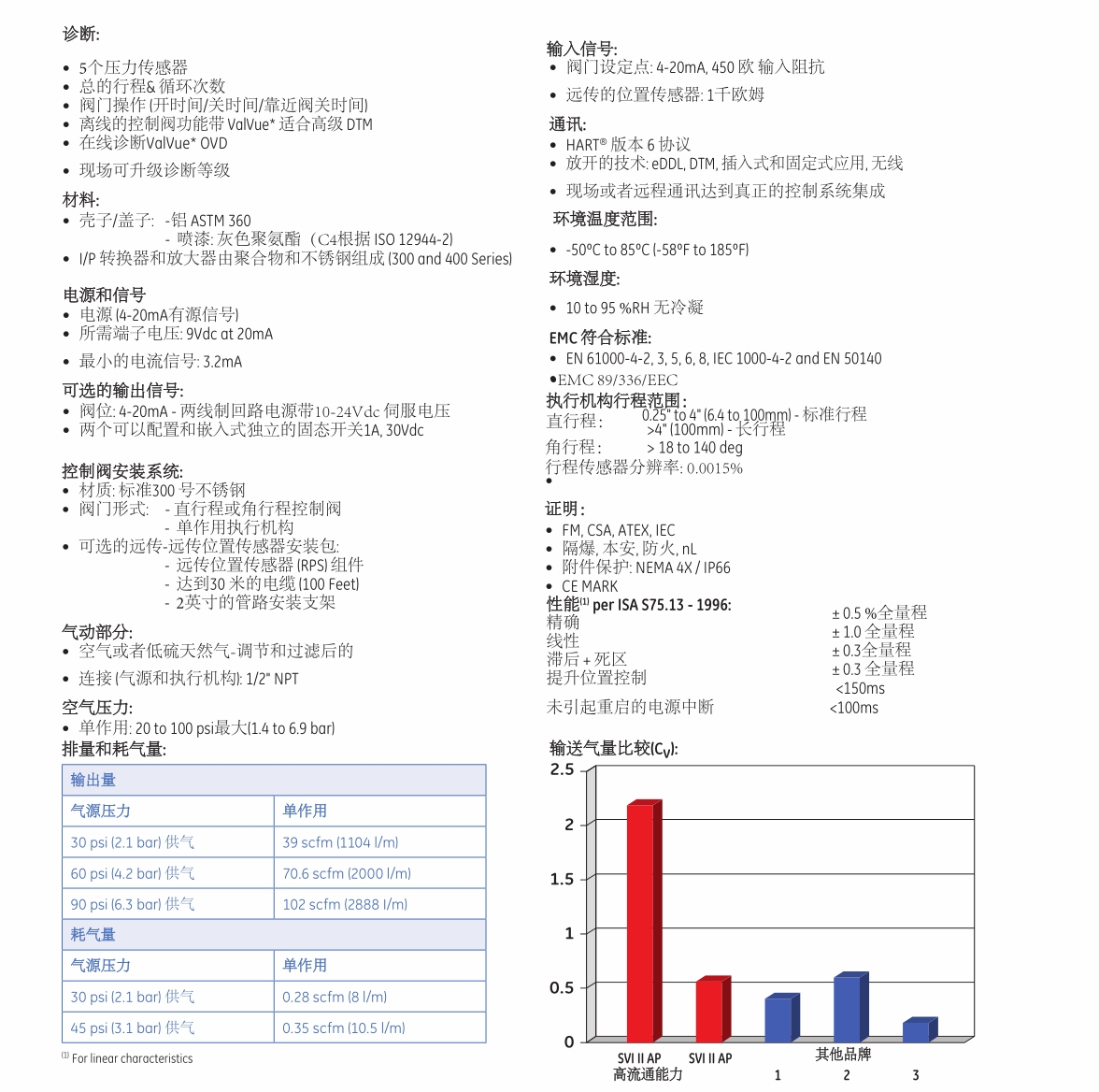

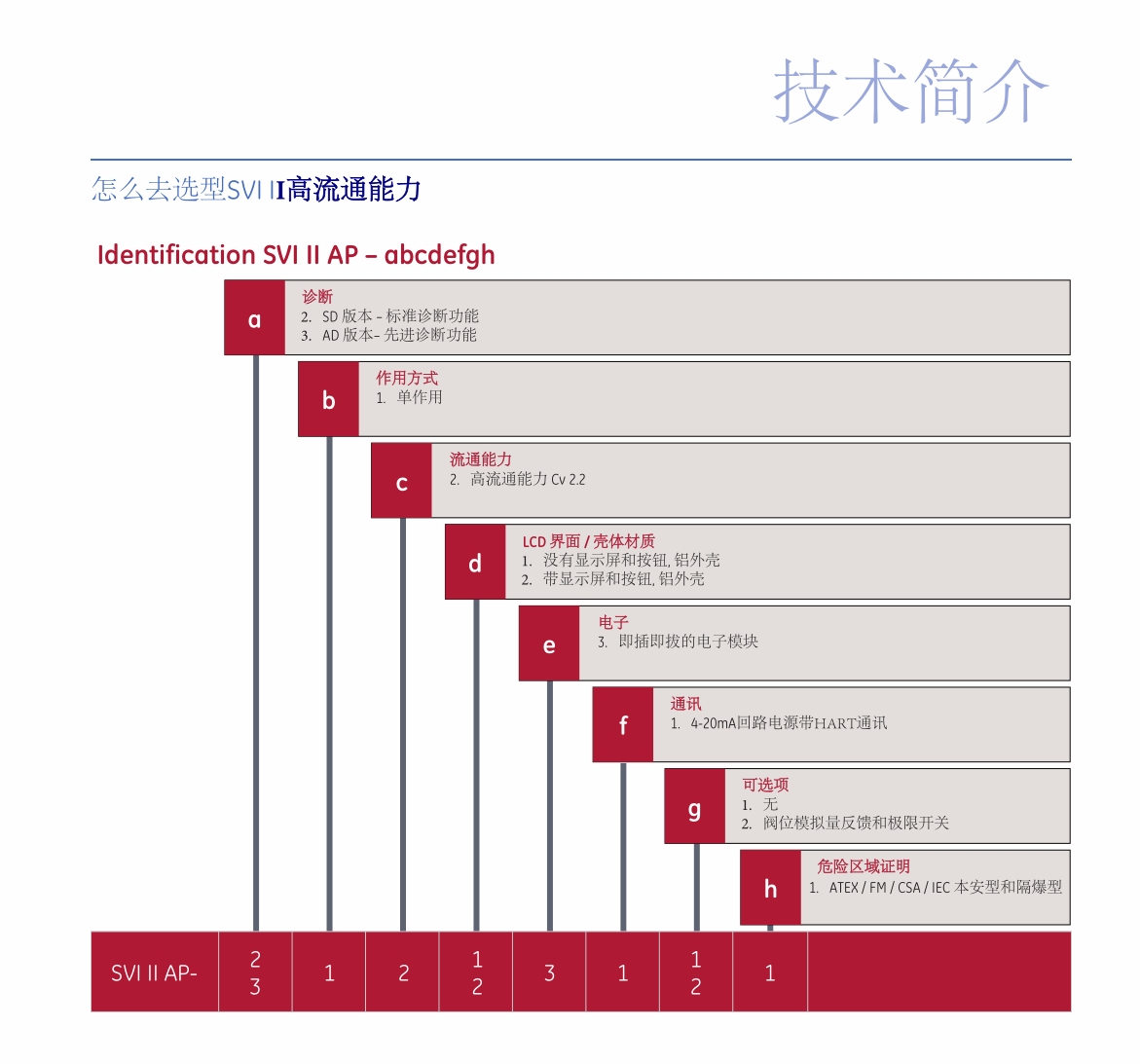

技術簡介
控制閥安裝系統:
• 材質: 標準300 號不銹鋼
• 閥門形式: - 直行程或角行程控制閥
- 單作用執行機構
• 可選的遠傳-遠傳位置傳感器安裝包:
- 遠傳位置傳感器 (RPS) 組件
- 達到30 米的電纜 (100 Feet)
- 2英寸的管路安裝支架
氣動部分:
• 空氣或者低硫天然氣-調節和過濾后的
• 連接 (氣源和執行機構): 1/2" NPT
空氣壓力:
• 單作用: 20 to 100 psi最大(1.4 to 6.9 bar)
性能 (1) per ISA S75.13 - 1996:
精確
線性
滯后 + 死區
提升位置控制
± 0.5 %全量程
± 1.0 全量程
± 0.3全量程
± 0.3 全量程
<150ms
輸出量
氣源壓力 單作用
輸出量
氣源壓力 單作用
30 psi (2.1 bar) 供氣 39 scfm (1104 l/m)
60 psi (4.2 bar) 供氣 70.6 scfm (2000 l/m)
90 psi (6.3 bar) 供氣 102 scfm (2888 I/m)
耗氣量
氣源壓力 單作用
耗氣量
氣源壓力 單作用
30 psi (2.1 bar) 供氣 0.28 scfm (8 l/m)
45 psi (3.1 bar) 供氣 0.35 scfm (10.5 l/m)
未引起重啟的電源中斷 <100ms
(1) For linear characteristics
排量和耗氣量:
規格
診斷:
• 5個壓力傳感器
• 總的行程& 循環次數
• 閥門操作 (開時間/關時間/靠近閥關時間)
• 離線的控制閥功能帶 ValVue* 適合高級 DTM
• 在線診斷ValVue* OVD
• 現場可升級診斷等級
材料:
• 殼子/蓋子: -鋁 ASTM 360
- 噴漆: 灰色聚氨酯(C4根據 ISO 12944-2)
• I/P 轉換器和放大器由聚合物和不銹鋼組成 (300 and 400 Series)
電源和信號
• 電源 (4-20mA有源信號)
• 所需端子電壓: 9Vdc at 20mA
• 最小的電流信號: 3.2mA
可選的輸出信號:
• 閥位: 4-20mA - 兩線制回路電源帶10-24Vdc 伺服電壓
• 兩個可以配置和嵌入式獨立的固態開關1A, 30Vdc
輸入信號:
• 閥門設定點: 4-20mA, 450 歐 輸入阻抗
• 遠傳的位置傳感器: 1千歐姆
通訊:
• HART ® 版本 6 協議
• 放開的技術: eDDL, DTM, 插入式和固定式應用, 無線
• 現場或者遠程通訊達到真正的控制系統集成
環境溫度范圍:
• -50ºC to 85ºC (-58ºF to 185ºF)
環境濕度:
• 10 to 95 %RH 無冷凝
EMC 符合標準:
• EN 61000-4-2, 3, 5, 6, 8, IEC 1000-4-2 and EN 50140
• EMC 89/336/EEC
0.25" to 4" (6.4 to 100mm) - 標準行程
>4" (100mm) - 長行程
> 18 to 140 deg
• 證明:
• FM, CSA, ATEX, IEC
• 隔爆, 本安, 防火, nL
• 附件保護: NEMA 4X / IP66
• CE MARK
執行機構行程范圍:
直行程:
角行程:
行程傳感器分辨率: 0.0015%
附件
002.MasoneilanSVI IIAP技術簡介.docx
閥門的安裝與維護:
1、閥門安裝:
。1)安裝前須檢查產品型號、位號及規格是否吻合,檢查整機零件是否缺損與松動。
。2)在安裝前,對管道應進行清洗,閥門入口處要有足夠的直管段,并配有過濾器。閥體與管道的法蘭連接,要注意同軸度。
。3)閥門安裝前,應先徹底清洗管道。
。4)安裝場地應考慮到人員設備的安全,既便于操作,又有利于拆裝與維護。
。5)閥門應正立垂直安裝在水平管道上,不得已時可傾斜安裝,盡量避免水平安裝,閥自重量較大或有振動的場合,要用支撐架。
。6)介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護:
。1)清洗閥門:對清洗一般介質,只要用水洗凈就可以。但對清洗有害健康的介質,首先要了解其性質,再選用相應的清洗辦法。
。2)閥門的拆卸:將外露表面生銹的零件先除銹,但在除銹前,要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
。3)閥座:密封面有較小的銹斑與磨損,可用機械加工的方法進行,如損壞嚴重必須換新。但不管修理或更換后的硬密封面,都必須進行研磨。
。4)閥桿:表面損壞,只能換新。
。5)推桿、導向與密封表面的損壞:對反作用執行機構必須換新,而對正作用執行機構,可用適當的修理后使用。
。6)壓縮彈簧:如有裂紋等影響強度的缺陷,必須換新。
。7)易損零件:填料、密封墊片與O型圈,每次檢修時,全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡,根據檢查結果,決定是否更換,但膜片使用期一般最多2-3年。
(8) 閥門組裝要注意對中,螺栓要在對角線上擰緊,滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試,并在這期間,可準確地調整填料壓緊力、閥芯關閉位置。
閥門訂貨須知:
訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:
。1)公稱通徑DN(mm);
。2)公稱壓力(Mpa或bar);
。3)流體性質(包括介質溫度、粘度或酸堿性);
。4)閥前與閥后壓力(壓差);
。5)流量特性要求;
。6)閥體、閥芯材料;
。7)連接形式;
。8)驅動方式(提供氣源壓力、驅動電壓);
。9)配套附件(氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 );
。10)現場工況。
2、 若已經由設計單位選定我公司的產品型號,請按型號直接向我司生產部訂購;
3、 當使用的場合非常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
