自力式壓力調節閥（帶指揮器型）
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們?yōu)榭蛻?hù)提供專業的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
產品概述
自力式壓力調節閥（MN860帶指揮器操作型）是一種指揮器微壓調節閥，可廣泛應用于各類氣體的微壓控制和儲罐微壓氮封系統，可將中壓氣體一次節流減壓穩壓至極低壓力。最低控制壓力0.15KPa，最高控制壓力為12KPa，最低使用溫度-48℃，最高使用溫度120℃
性能特點
1、優秀的微壓控制性能---調壓閥采取了許多措施以適應精確溫度的微壓控制。
2、杠桿放大---指揮器操作機構為杠桿放大拉力機構，微壓控制因其在膜片上產生的推力極其微小，而單純的增大膜片面積又會(huì )使閥門體積過大，通過杠桿機構可在不增加閥門體積的情況下放大6倍的推力以適應控制需要。
3、噴嘴式先導閥---指揮器的控制性能決定了整個調壓系統的控制能力，對于微壓控制來講任何摩擦力和阻力都會(huì )嚴重影響其控制效果，指揮器閥芯采用噴嘴擋板式結構，無任何滑動摩擦，靈敏度高。

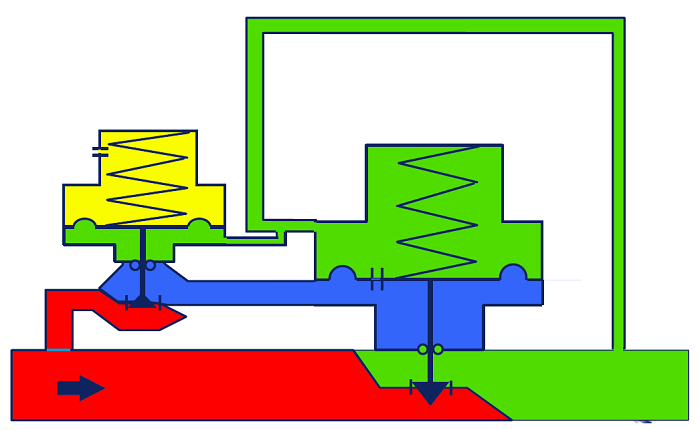

4、背壓式控制---對于氣動系統來講，背壓控制是最穩定的，調壓閥采用雙膜室同時進氣，背側膜室通過指揮器噴嘴調節釋放氣流的控制方式來達到穩定精確控制。
5、內置減壓閥---指揮器調壓閥的動力來源于閥前，而閥前壓力往往較高且是一變化壓力。指揮器內置減壓閥可將閥前較高壓力減壓至較低且穩定的氣壓來供給調壓閥的控制系統。
6、安全過載---為最大限度減少零件重量對控制壓力的影響，調壓閥的整個調節機構按盡可能輕小，精細的原則設計，在正常工作時，下游壓力極低，調節機構受力很小，但在實際使用過程中過載是難避免的，下游壓力完全有可能在非正常狀態下達到閥前壓力，這時膜片組件產生的推力對調節機構來說絕對是破壞性的，調壓閥的過載保護機構能有效卸載其過載力，使調節機構不會(huì )損壞，也就是說調壓閥在大多數工況中執行器膜室可完全承受閥前最高使用壓力而不會(huì )損壞。
產品優勢
1、指揮器是很精密的氣動儀器，需要潔凈的控制氣源，調壓閥閥前導壓管上自帶過濾器以保證輸送給指揮器潔凈的氣源。
2、主閥也為杠桿式驅動，所以調壓閥只要15KPa的閥前壓力就可以正常啟動調節。
3、平衡式主閥閥芯使調壓閥具有很高的耐壓差性能。
4、在微壓控制時任何摩擦阻力都會(huì )影響調壓閥的控制精度，MN8600調壓閥無填料結構使整個調節機構有很好的靈敏度，同時又減少了外泄漏點。
5、高靈敏度指揮器控制主閥使調壓閥有很高的控制精度。
6、在任何控制系統中總希望超調量越小越好，MN8600型調壓閥為一次節流，減壓比極大，極易產生超調，指揮器噴嘴又是一快退閥芯，當產生超壓時，噴嘴閥芯會(huì )迅速開啟平衡主閥兩膜室使主閥快速關小，使超調量減至最小。
規格型號
| 閥門口徑 | 1/2"(DN15)～4"(DN100) |
| 公稱壓力 | ANSI Class 150#～600# |
| 使用溫度 | -48～+120℃ |
| 連接方式 | 法蘭式(RF) |
| 閥體材質 | WCB,CF8,CF8M,CF3,CF3M,etc |
| 閥芯材質 | 304(L),316(L),etc. |
| 泄漏等級 | ANSI Class IV(額定Cv×0.01%) |
| 可調比 | 20:1 |
| 流量特性 | 標準Normal |

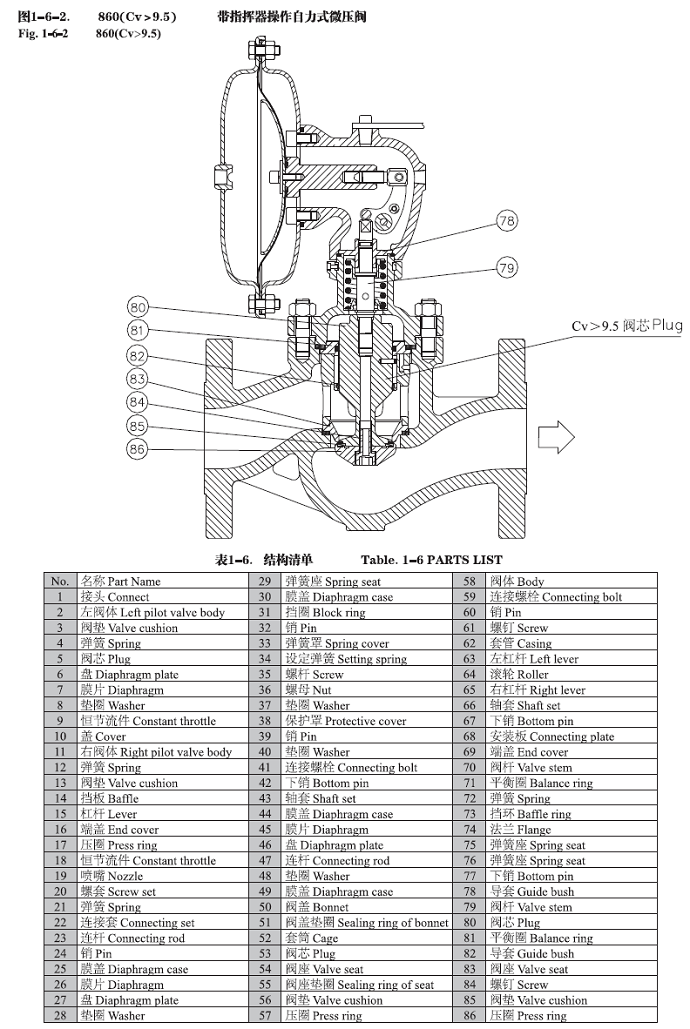

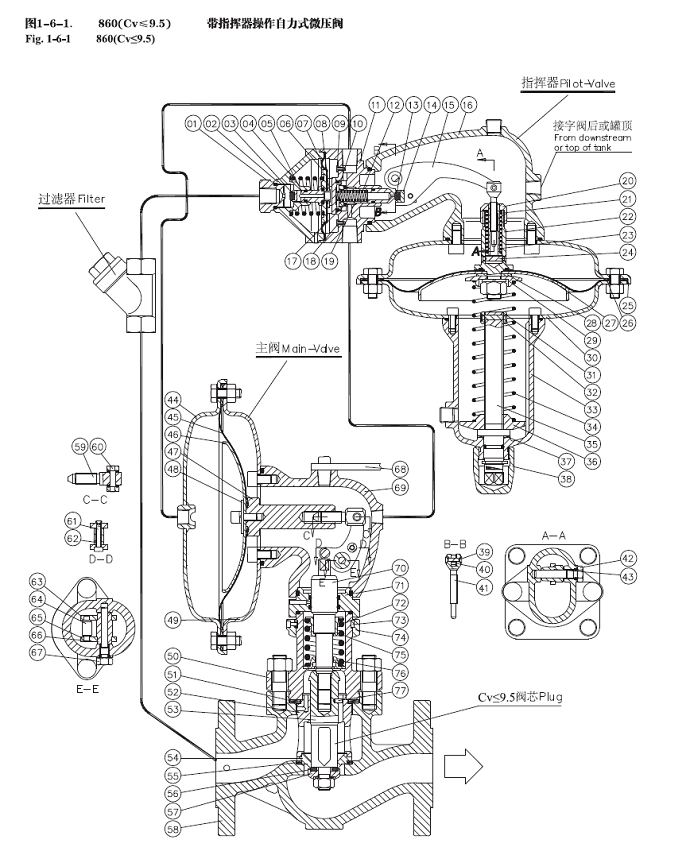

結構特點
閥門的安裝與維護：
1、閥門安裝：
�。�1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
�。�2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
�。�3）閥門安裝前，應先徹底清洗管道。
�。�4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
�。�5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
�。�6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護：
�。�1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
�。�2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
�。�3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
�。�4）閥桿：表面損壞，只能換新。
�。�5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當的修理后使用。
�。�6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
�。�7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
閥門訂貨須知：
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：
�。�1）公稱通徑DN(mm）；
�。�2）公稱壓力（Mpa或bar）；
�。�3）流體性質（包括介質溫度、粘度或酸堿性）；
�。�4）閥前與閥后壓力（壓差）；
�。�5）流量特性要求；
�。�6）閥體、閥芯材料；
�。�7）連接形式；
�。�8）驅動方式（提供氣源壓力、驅動電壓）；
�。�9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；
�。�10）現場工況。
2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
