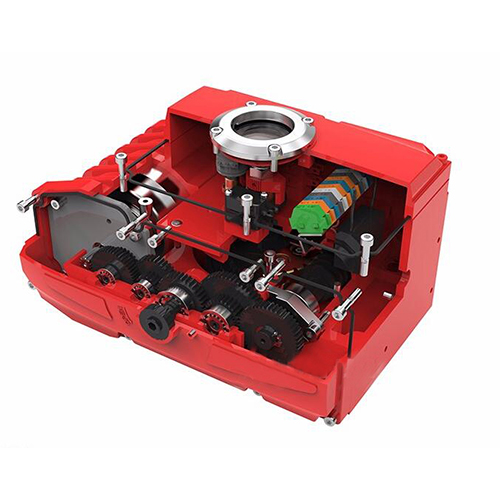

調節型電動執行器產品概述
角行程電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭矩達4000N·m。
調節型電動執行器性能特點
2.1殼體
殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇。
2.2電機
全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
2.3手動結構
手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。
2.4指示器
指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
2.5干燥器
用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
2.6密封
密封性好，標準產品防護等級是IP67，并可選IP68防護等級。
2.7限位開關
機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
2.8自鎖
精密的蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
2.9防脫螺栓
拆除外殼時，螺栓附在殼體上，不會(huì )脫落。
2.10安裝
底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強�？梢源怪卑惭b，也可以水平安裝。
2.11線路
控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
調節型電動執行器主要技術參數
| 型號 | 最大輸出扭矩 | 90°動作時間 | 輸出軸 | 電機 | 單相額定電流 | 重量 | |
| 方 | 圓 | ||||||
| N·M | S | mm | W | 220V | Kg | ||
| MS-005 | 50 | 30 | 11×11 | Φ12.6 | 10 | 0.25 | 3.6 |
| 14×14 | |||||||
| MS-008 | 80 | 30 | 11×11 | Φ15.7 | 10 | 0.25 | 3.6 |
| 14×14 | |||||||
| MS-010 | 100 | 30 | 14×14 | Φ15.7 | 15 | 0.35 | 4.6 |
| 17×17 | Φ18.95 | ||||||
| MS-015 | 150 | 30 | 14×14 | Φ18.95 | 15 | 0.37 | 4.6 |
| 17×17 | |||||||
| MS-020 | 200 | 30 | 22×22 | Φ22.13 | 45 | 0.3 | 13 |
| MS-030 | 300 | 30 | 22×22 | Φ28.48 | 45 | 0.31 | 13.4 |
| MS-040 | 400 | 30 | 22×22 | Φ28.48 | 60 | 0.33 | 13.8 |
| MS-060 | 600 | 30 | 27×27 | Φ31.65 | 90 | 0.33 | 14 |
| MS-080 | 800 | 45 | 27×27 | Φ31.65 | 180 | 0.47 | 14.3 |
| MS-100 | 1000 | 135 | 27×27 | Φ31.65 | 180 | 0.47 | 60 |
| MS-160 | 1600 | 135 | Max φ65 | 180 | 0.85 | 60 | |
| MS-200 | 2000 | 135 | Max φ65 | 180 | 0.85 | 60 | |
| MS-300 | 3000 | 135 | Max φ65 | 180 | 0.85 | 60 | |
四、標準件技術參數
| 外殼 | 防水級別 IP67,NEMA4 and 6 |
| 電機電源 | 110/220V AC 單相,380/440V AC 3相, 50/60Hz, ±10% |
| 控制電源 | 110/220V AC 單相，50/60 Hz, ±10% |
| 控制信號 | 輸入輸出4-20mA |
| 電機 | 鼠籠式異步電機 |
| 限位開關 | 2 X 開/關， SPDT,250V AC 10A |
| 輔助限位開關 | 2 X 開/關， SPDT,250V AC 10A |
| 行程 | 90°±10°(180°/270°可選) |
| 失效保護/操作溫度 | 內置過熱保護，開120℃ ±5℃ /關 97℃ ±5℃ |
| 指示器 | 連續的位置指示 |
| 手動操作 | 機械手柄 |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 |
| 機械限位 | 2個外部調整螺栓 |
| 干 燥 器 | 7-10W (110/220V AC)防冷凝 |
| 接 線 孔 | 2個M18 |
| 環境溫度 | -20℃-- +70℃ |
| 潤滑 | 鋁基潤滑脂（EP 型） |
閥門的安裝與維護：
1、閥門安裝：
�。�1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
�。�2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
�。�3）閥門安裝前，應先徹底清洗管道。
�。�4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
�。�5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
�。�6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護：
�。�1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
�。�2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
�。�3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
�。�4）閥桿：表面損壞，只能換新。
�。�5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當的修理后使用。
�。�6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
�。�7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
