自力式壓力調節閥
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們?yōu)榭蛻?hù)提供專業的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
自力式壓力調節閥使用說明
自力式壓力調節閥(ZZYP自力式調節閥）無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改彎兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

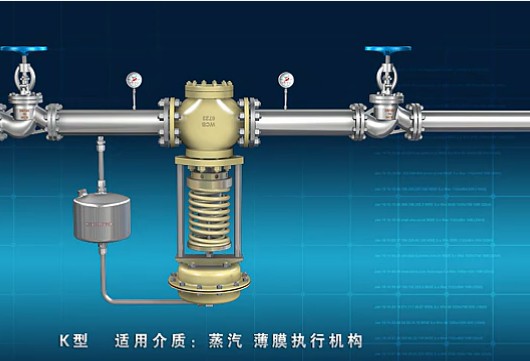

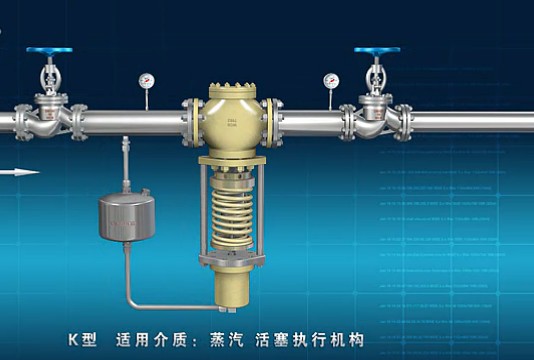

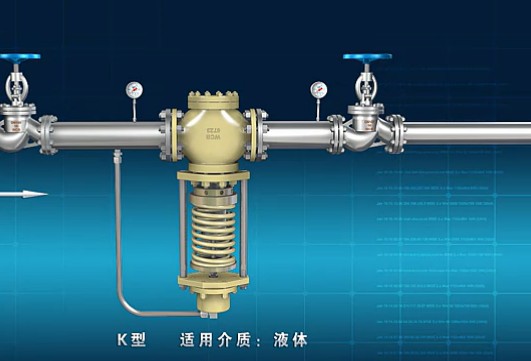

自力式壓力調節閥系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa�？砂葱枰M合滿足用戶工況要求。
自力式壓力調節閥產品特點
自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測精度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制精確。
自力式壓力調節閥零件材料
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯不銹鋼
填料：丁腈、乙炳、氟、耐油橡膠
自力式壓力調節閥規格與技術參數
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||
| 額定流量系數（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |||||||||
| 額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||||||||||
| 公稱壓力PN(Mpa) | 1.6、4.0、6.4 | |||||||||||||||||||||
| 壓力調節范圍（MPa） | 15～50；40～80；60～100；80～140；120～180；160～220；200～260；240～300；280～350；330～400；380～450；430～500；480～560；540～620；600～700；680～800；780～900；880～1000；980～1500；1000～2500 | |||||||||||||||||||||
| 流量特性（℃） | 快開 | |||||||||||||||||||||
| 調節精度（％） | ±5 | |||||||||||||||||||||
| 使用溫度（℃） | ≤350 | |||||||||||||||||||||
| 允許泄漏量 | 硬密封（l/h） | 單座：≤10-4閥額定容量（IV級）；雙座、套筒：≤5×10-3閥額定容量（II級） | ||||||||||||||||||||
| 軟密封（ml/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | ||||||||||||
| 減壓比 | 最大 | 10 | ||||||||||||||||||||
| 最小 | 1.25 | |||||||||||||||||||||
自力式壓力調節閥外形尺寸及重量
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法蘭接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法蘭端面距L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 壓力調節范圍kpa | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 280-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 重量kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 導壓管接頭螺紋 | M16×1.5 | ||||||||||||||
自力式壓力調節閥連接尺寸及標準
法蘭標準：鑄法法按BG9113-88、JB/79-94
法蘭密封面型式：PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口：內螺紋M16×1.5
閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。
閥門的安裝與維護：
1、閥門安裝：
�。�1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
�。�2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
�。�3）閥門安裝前，應先徹底清洗管道。
�。�4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
�。�5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
�。�6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護：
�。�1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
�。�2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
�。�3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
�。�4）閥桿：表面損壞，只能換新。
�。�5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當的修理后使用。
�。�6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
�。�7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
閥門訂貨須知：
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：
�。�1）公稱通徑DN(mm）；
�。�2）公稱壓力（Mpa或bar）；
�。�3）流體性質（包括介質溫度、粘度或酸堿性）；
�。�4）閥前與閥后壓力（壓差）；
�。�5）流量特性要求；
�。�6）閥體、閥芯材料；
�。�7）連接形式；
�。�8）驅動方式（提供氣源壓力、驅動電壓）；
�。�9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；
�。�10）現場工況。
2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
